Spiked Helmet Sign (ECG)

Definizione

Il Spiked Helmet Sign è un pattern ECG caratterizzato da una deflessione della linea di base che inizia prima del QRS, con morfologia a “cupola + picco”.
Può simulare una STEMI ma non rappresenta ischemia miocardica primaria.

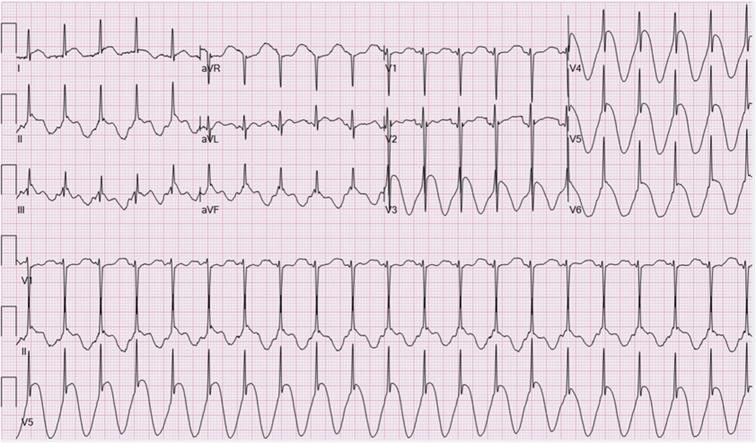

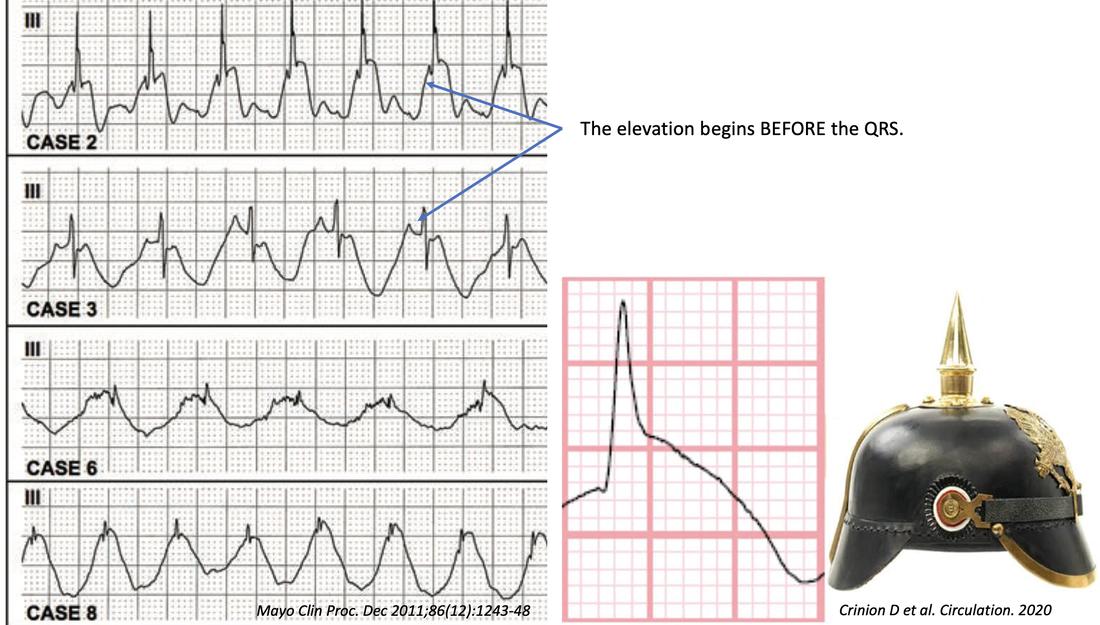

Morfologia caratteristica

• Inizio della deflessione prima del QRS
• Sollevamento progressivo della linea di base
• Picco in corrispondenza del QRS
• Ritorno lento, non a plateau
• Variabilità con il respiro

Derivazioni tipiche: II, III, aVF (± V3–V6)

Fisiopatologia

• Aumento della pressione intra-addominale → movimento diaframmatico
• Ventilazione a pressione positiva (PEEP elevata)
• Disautonomia e stress catecolaminergico
• Fenomeno meccanico sovrapposto al segnale ECG

Cause sistemiche

Respiratorio

• Ventilazione meccanica con PEEP elevata
• Auto-PEEP / iperinflazione
• ARDS

Emodinamico

• Shock settico
• Shock emorragico / ipovolemico

Neuro

• Emorragia subaracnoidea
• Trauma cranico

Addominale

• Distensione acuta
• Occlusione intestinale
• Sindrome compartimentale
• Pancreatite severa

Iatrogeno

• Post-operatorio
• Laparoscopia
• Ventilazione aggressiva

Metabolico

• Sepsi grave
• Acidosi metabolica

Differenziale con STEMI

Spiked Helmet

• Inizio pre-QRS
• Variabile con respiro
• Morfologia continua
• Non territoriale

STEMI

• ST dopo punto J
• Stabile
• Distribuzione territoriale
• Coerenza clinica

Algoritmo operativo

1. Identifica pattern ECG
2. Valuta contesto clinico (addome, ventilazione, shock)
3. Modifica ventilazione e osserva cambiamenti
4. Correla con troponina ed eco
5. Tratta la causa sistemica
6. Evita attivazione STEMI automatica

Pitfalls

• Artefatti da movimento
• Elettrodi mal posizionati
• Tachicardia
• Sedazione che attenua il segno

Messaggio chiave

Il Spiked Helmet Sign è un segnale di grave stress sistemico.
La priorità è identificare e trattare la causa extracardiaca.
